Het beschermende apparatenspd van de h2-20 40 60 80 reeksen photovoltaic schommeling
Productdetails:
| Plaats van herkomst: | Dongguan China |
| Merknaam: | Uchi |
| Certificering: | CE / SGS / ISO9001 |
| Modelnummer: | H2-20 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 200 stuk |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | het de uitvoerpakket/onderhandelt |
| Levertijd: | 5-15 dagen na betaling |
| Betalingscondities: | T/T, L/C, Western Union |
| Levering vermogen: | 60000 stukken per maand |
|
Gedetailleerde informatie |
|||
| Uc: | 275V 385V 420V | CertificationCE, CQC: | CE/CQC/SGS |
|---|---|---|---|
| Milieutemperatuur: | (- 40℃~+85℃) | Statusindicator: | Groen-o.k.; rood-ontbreek |
| Reactietijd (l-n): | ≤25ns | In (8/20μS): | 10kA 20kA 30kA 40kA |
| Imax (8/20μs): | 20kA 40kA 60kA 80kA | GROOTTE: | 35mm/pole |
| beveiligingsniveau (kV): | 3.0 | zekering of stroomonderbreker (A): | 20A 25A 32A |
Productomschrijving

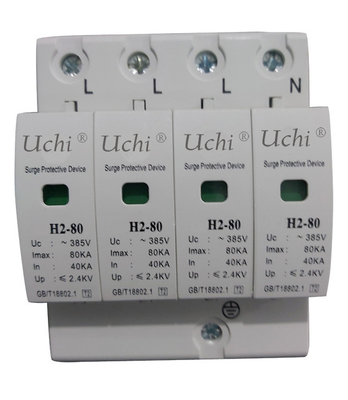

Het beschermende apparatenspd van de h2-20 40 60 80 reeksen photovoltaic schommeling
Het beschermende apparatenspd van de h2-20 40 60 80 reeksen photovoltaic schommeling
| Model en specificatie H2-80H2-60H2-20H2-40 | ||
| Nominale spanning van de V.N. (~V) | 275V 385V 420V 275V 385V 420V 275V 385V 420V 275V 385V 420V | |
| Maximum ononderbroken werkend voltage Uc (~V | 275V 385V 420V 275V 385V 420V 275V 385V 420V 275V 385V 420V | |
| (~kVVoltagebeveiligingsniveau van Omhooggaand (~ kV) | 1.2kV 1.8kV 1.9kV 1.4kV 2.0kV 2,1 kV 1.4kV 2.2kV 2.3kV1.6kV 2.4kV 2.5kV | |
| In (8/20 ons) (Ka) Nominale lossingsbes in (8/20 ons) (Ka) | 4.0303E+23 | |
| Van de Imax (8/20μs) (Ka) de Maximumlossing stroom van Imax (8/20 μs) (Ka) | 2.08081E+23 | |
| NS de reactietijd van NS | <25> | |
| Testniveau | Het Niveau van IL | |
| mm-Breedte mm | 18 | |
| Kleur | Grijs/Orarige | |
| Beschermingsrang | IP20 | |
| Shell-materiaal | PBT Versterkte vlam - vertrager PBT | |
| EnvironmentaJtemperature | ||
| Zekering of stroomonderbreker (A) | 25A32A32A20A | |
| De linnenspecificaties | ePhaselijn, nul lijn | 2.5~35mm ² |
| Draad | 4.0~35mm | |
| De signaallijn | 1.5mm | |
Van de apparatenmislukking
modulebeschermer met mislukking van het apparaat, wanneer het protecitive apparaat toe te schrijven aan het oververhitten, analysemislukking, mislukking van het apparaat van de macht weg van, ook een aanwijzingssignaal, beschermer normale die tekens kan automatisch geven in groen, rood de mislukkingsdetachement van de etiketvertoning worden getoond
Installatie
De macht moet voor Installatie worden afgesneden, laadde strikt de zekering AR van de verrichtingsreeks brelker in pratection madule
van frpnt gf liahtnina gelieve volgens het getoonde diagram van instalation in verbinding, wherein+positive-lijn als negatieve draad, PE draad, ngt de verkeerde verbinding, nadat instllation
volledig is, sluit de stroomonderbreker (zekering) schakelaar, controleert of te installeren de normale het werkstaat nadat de installatie van de module in paxce wordt opgenomen, controleert de anti mede module Bliksembescherming mgdule tijdens gebruik, zou moeten reaularly worden getest anves tne werkt, feuult diEo3.nne 6t2te vnen 3 2 .co indn is gow nal nitnh rood of ver alarmsignaal, bovengenoemde bliksem de mislukking van de beschermingsmodule, zou geschikte reparatie moeten zijn of vervangings
zou de Parallelle type module van de voeding lghtring bescherming in parallelle verbindingslijn, lirm en betrouwbaar, en het ruwe vereiste van kort moeten worden geïnstalleerd. Rechtstreeks
Installatiedimensies
Toepassing:
Hoofdstructuur en het werk principe:
In een four-wire systeem in drie stadia, de lijnen zijn in drie stadia en een nul lijn beschermd tussen de gronddraad en de lijnen in drie stadia. De beschermer is in een staat van hoge weerstand in normale omstandigheden, wanneer de schommelingen van het machtsnet toe te schrijven aan bliksemstakingen of andere oorzaken, de beschermer onmiddellijk binnen nanosecondetijd zullen inschakelen en het schommelingsovervoltage in de aarde, zullen brengen om elektromateriaal op het machtsnet te beschermen. wanneer beïnvloedt het schommelingsvoltage door de beschermer, en verdwenen, de beschermer aan verandering in een hoge weerstandsstaat, dus niet de normale bedrijfsvoering van het machtsnet.
Karakter
1. Bescherming van SPD van de klassenb bliksem de huidige voor equipotentiale verbinding tijdens bliksemstaking
2. Installeer bij de verbinding van LPZOA of LPZOB en LPZ1
3. Gewoonlijk geïnstalleerd in het inkomende kabinet van de laag voltage belangrijkste distributie
4. De beschermer wordt opgezet op een standaard 35MM spoor
5. De beschermer wordt aangesloten door koperdraad van 6-35mm2
6. De gronddraad zou moeten zijn meer dan 6MM2 van twee kleurendraad
7. die de mislukking van de schommelingsbeschermer te verhinderen de normale bedrijfsvoering van het machtsnet te beïnvloeden, zal de beschermer aan de l-lijn wordt aangesloten in reeks aan een reservebeschermer of een zekering van 63A worden aangesloten of hierboven
